「太陽光発電システムに蓄電池を繋いでみたいけど、配線ってどうやるの？」
こんな悩みを抱えている方が多いんじゃないでしょうか。
私も最初は同じ気持ちでした。
ソーラーパネルやバッテリーは揃えたのに、いざ配線となると「どこに何を繋げばいいの？」「間違えたら危ないんじゃないか…」と不安で、なかなか手が動かなかったのを覚えています。
でも実際にやってみると、正しい手順さえ知っていれば、それほど難しくはありません。
大事なのは「順番」と「安全」の2つだけ。これさえ守れば、DIYで蓄電池を接続することは十分できます。
この記事では、私が実際に自作した太陽光発電システムの経験をもとに、12Vバッテリーの配線方法を初心者の方でもわかるようにやさしく解説。
ケーブルの選び方から接続の順番、注意すべきポイントまで、一つひとつ丁寧に紹介しますので、ぜひ最後まで読んでいってください。
目次
そもそも12Vバッテリーが太陽光発電システムで使われる理由
太陽光発電システムで蓄電池（バッテリー）を使う理由は、ソーラーパネルで発電した電気を「貯めておくため」です。
昼間に発電した電気をそのまま使うだけでなく、夜や曇りの日でも使えるようにするために蓄電池（バッテリー）が必要になります。
その中でも12Vバッテリーは、DIYの自作太陽光発電システムでよく使われる定番の電圧です。
私が使っている12Vバッテリーはこちら
LiTime 12V200Ahという蓄電池（バッテリー）です。
チャージコントローラーやインバーターなど関連機器のラインナップが豊富なため、組み合わせがしやすく、初心者にも扱いやすい電圧といえます。
12V蓄電池の役割と仕組み
太陽光発電システムを「水のタンク」に例えると、
ソーラーパネルは雨を集めるじょうご、蓄電池は水を貯めるタンク、インバーターは貯まった水を家の中で使えるように変換するポンプのようなもの
です。
ソーラーパネルが発電した電気（直流電力）は、チャージコントローラーを通じてバッテリーに充電されます。
その蓄電池（バッテリー）に貯まった電気を、インバーターが家庭で使えるAC100V（交流電力）に変換することで、家の電気として活用できるという仕組みです。
私が使っているのはLiTime社の12V200Ahというリン酸鉄リチウムイオン蓄電池で、容量は2.4kWh。
主に照明とコンセントの電源として使っています。
晴れた日が続けば、１日分の照明・コンセントの電気を賄うことが可能です。
チャージコントローラーとインバーターの役割
チャージコントローラーは、ソーラーパネルからバッテリーへの充電を管理する機器です。
過充電や過放電からバッテリーを守る「番人」のような存在で、バッテリーを長持ちさせるためにとても重要な役割を担っています。
私はレノジー社のMPPT（最大電力点追跡）方式のチャージコントローラーを使っています。

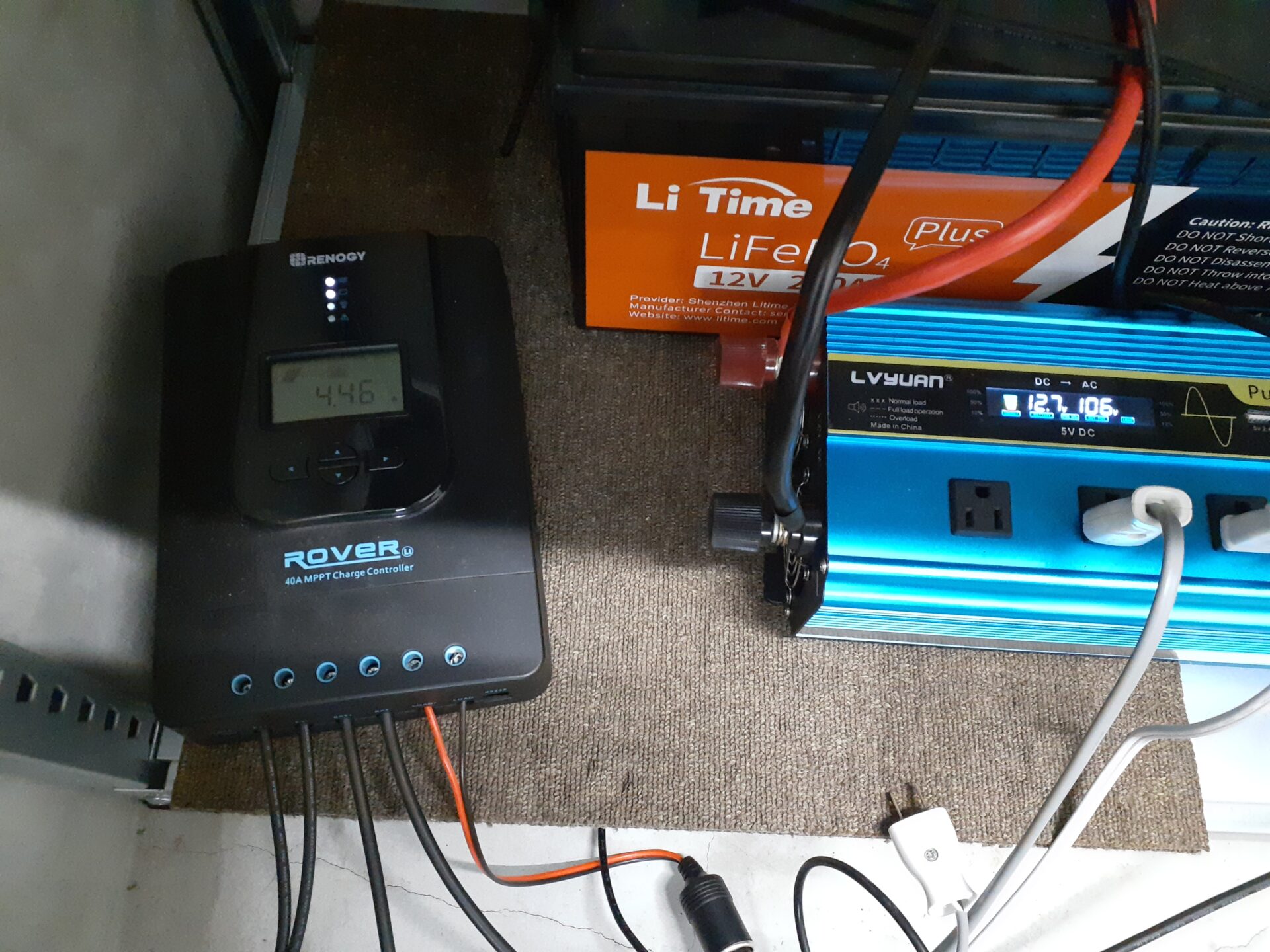

写真の左側にある黒い箱みたいな装置がチャージコントローラー。
MPPTは太陽の角度や光の強さに合わせて常に最大の発電効率を引き出してくれる優れた制御方式で、旧来のPWM方式よりも発電量が大幅にアップするため、自作太陽光発電システムには特におすすめです。
インバーターは、バッテリーに貯まっているDC12V（直流）の電気をAC100V（交流）に変換する機器です。
私はリョクエン社の2500Wインバーターを使っていて、ドライヤーや電子レンジといった大きな電力を使う家電にも対応できる容量を確保しています。
上の写真でいうと、右側の青色の装置がインバーターです。
12Vバッテリーの配線に必要なケーブルと道具
配線作業に入る前に、まず「どんな道具・材料が必要か」を把握しておきましょう。
必要なものが揃っていないと、途中で作業が止まってしまいます。
事前に確認しておくことが、スムーズな作業の第一歩です。
バッテリーケーブルの選び方
蓄電池（バッテリー）とインバーターを繋ぐ配線には、大きな電流が流れる可能性があります。
たとえば、消費電力1,200Wのドライヤーを使った場合、インバーターとバッテリーをつなぐ配線に流れる電流は約100Aにもなります。
一般家庭のコンセントに流れる電流がせいぜい15A程度であることを考えると、100Aというのは非常に大きな値です。
細い配線を使うと発熱・発火の危険があるため、必ず大電流に対応した専用のバッテリーケーブルを選びましょう。

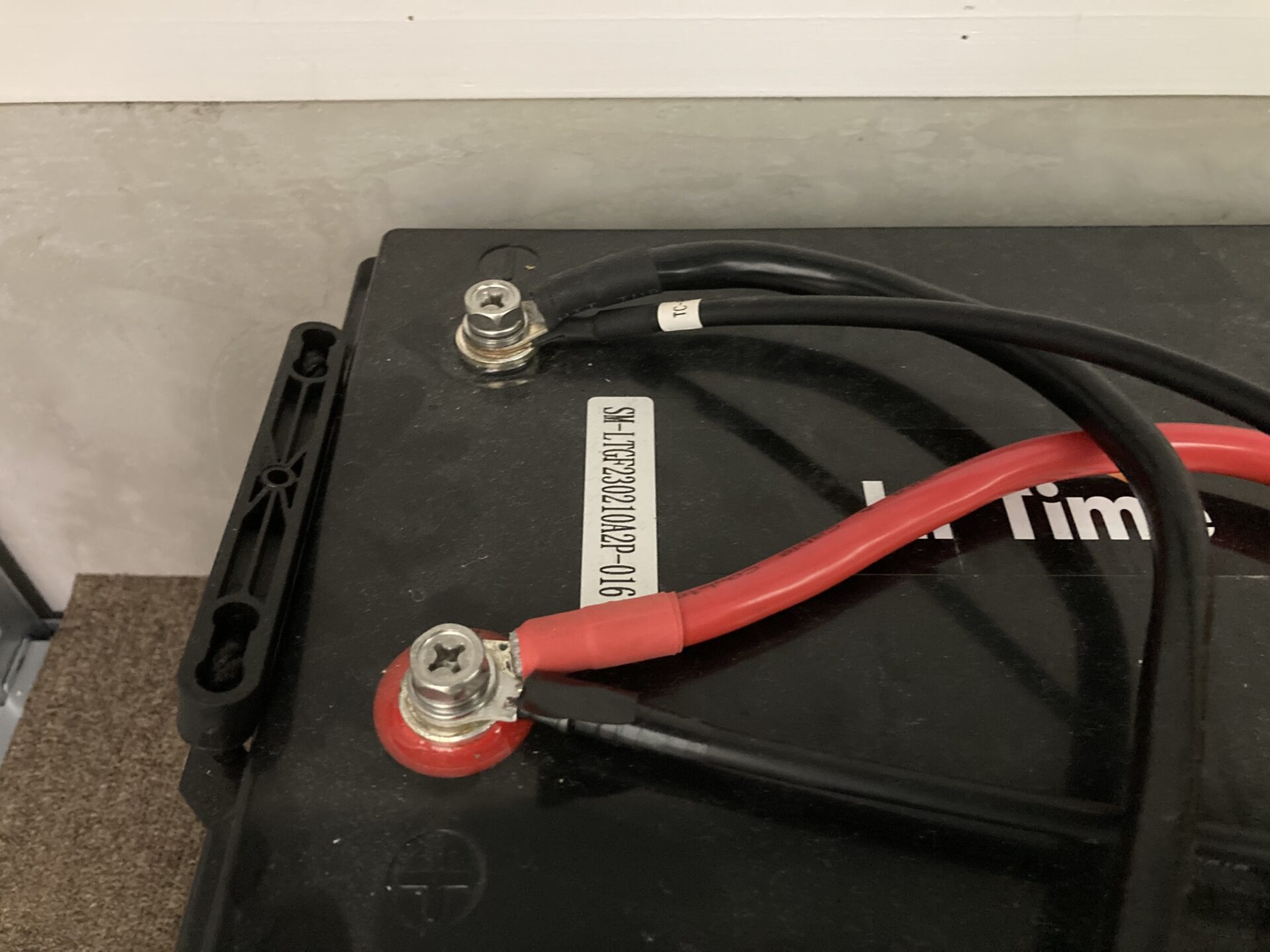

太い赤色と黒色のケーブルがバッテリーケーブルです。
ケーブルの太さは断面積（mm²）で表され100A程度の電流を流す場合、断面積が35mm²〜50mm²以上のケーブルが推奨されます。
ケーブルは太ければ太いほど安全ですが、取り回しが難しくなるため、使用するインバーターの仕様書を確認しながら適切な太さを選ぶようにしましょう。
「ケーブルの太さがパッとわかれば便利だなぁ」と思い、太陽光発電システムをDIYしたときにケーブルの太さ計算ツールを作成しました。
ソーラーパネルの容量やインバーターの容量を入力すると適切なケーブルの太さを算出する仕組みです。
こんな感じ
ケーブル太さ計算ツールは、下記の記事でダウンロードすることができます。
→ → → 「太陽光発電システム自作マニュアル【必要材料・ケーブルの太さを自動判定】」記事はこちら
端子付きケーブルを選ぶと作業がラク
ケーブルが太くなると、端子の取り付け（「端子上げ」と呼ばれる作業）が難しくなります。
端子上げとは、ケーブルの先端に丸型端子やスリーブ端子をカシメる作業のことで、専用の圧着工具が必要です。
太いケーブルほど力と工具の精度が求められるため、慣れていない方にはハードルが高い作業といえます。
そのため、私がおすすめするのは「あらかじめ端子がついているケーブル」を購入することです。
端子付きのバッテリーケーブルはAmazonなどで販売されており、インバーターの接続端子のサイズに合わせて選ぶことができます。
私が実際に購入したサイトはこち
蓄電池とインバーターを設置する場所を決めて、どれくらいのケーブル長さが必要になるのかを確認しましょう。
我が家の場合、蓄電池のすぐそばにインバータを設置するスタイルなのでケーブルは短くて問題なし。
端子付きケーブルを使えば、端子の取り付け作業が不要になるため、DIY初心者でも安全・確実に接続できます。
揃えておくと便利な工具類
配線作業をスムーズに進めるために、以下の道具を準備しておくと良いでしょう。
- ドライバー（プラス・マイナス）
- モンキーレンチまたはスパナ
- 絶縁テープ
- テスター（電圧計）
- ゴム手袋（絶縁用）
これらが手元にあると作業の安全性がぐっと高まります。
特に絶縁手袋と絶縁テープは、バッテリー接続作業での感電リスクを大幅に下げる重要なアイテムなので必ず用意してください。
12Vバッテリーの配線手順｜安全に接続するステップ
いよいよ実際の配線作業です。
手順を間違えると危険なので、一つひとつの工程を落ち着いて確認しながら進めましょう。
接続前に必ず確認すること
バッテリー側のケーブルを接続する際に、最も気をつけなければならないのが「ショート（短絡）」です。
ショートとは、プラス（＋）とマイナス（－）が直接つながってしまう状態のことで、これが起きると大電流が一気に流れ、ケーブルの溶断・発火・バッテリーの破損などの重大事故につながります。
バッテリーは常に電気が満充電に近い状態で蓄えられているため、ショートが起きた瞬間にスパークが発生してしまう。
充電器やスイッチをオフにしていても、バッテリー本体はエネルギーを持ち続けていることをしっかり意識しておく必要があります。
ケーブルをバッテリーに接続する際は、必ず反対側の端子が何にも触れていない状態であることを確認してください。
金属製の工具や機器の筐体に端子が触れるだけでショートしてしまうので、絶縁テープを巻いておきましょう。
ケーブルを接続する順番はプラスから
ケーブルの接続には決まった順番があります。
必ずプラス（＋）端子から先に接続し、その後マイナス（－）端子を接続してください。
この順番を守る理由は、接続作業中の感電・ショートリスクを最小限にするためです。
マイナス（アース側）を先に接続してしまうと、プラス側の作業中に工具が車体や機器の金属部分に触れたとき、回路が完成してしまいショートする危険がある。
プラス → マイナスの順番を守ることで、このリスクを大きく下げることができます。
外す（切り離す）ときはこの逆で、マイナス（－）端子を先に外し、次にプラス（＋）端子を外してください。
接続のときはプラスから、取り外しのときはマイナスから、と覚えておくと間違いにくいでしょう。
バッテリーとインバーターの接続手順
実際の接続手順は次のとおりです。
まずインバーターのスイッチがオフ（OFF）になっていることを確認します。
次にチャージコントローラーへの接続も切り離しておきましょう。
準備ができたら、バッテリーケーブルのプラス（＋）側をバッテリーのプラス端子に接続します。
このとき、ケーブルの反対側（インバーター側）の端子が金属などに触れていないかを必ず確認してください。
プラス側が接続できたら、同様にマイナス（－）側をバッテリーのマイナス端子に接続します。
最後にケーブルの反対側をインバーターの入力端子（＋と－）にそれぞれ接続すれば完了です。
接続後はテスターで電圧を確認し、インバーターのディスプレイに正常なバッテリー電圧（12V前後）が表示されているかチェックしましょう。

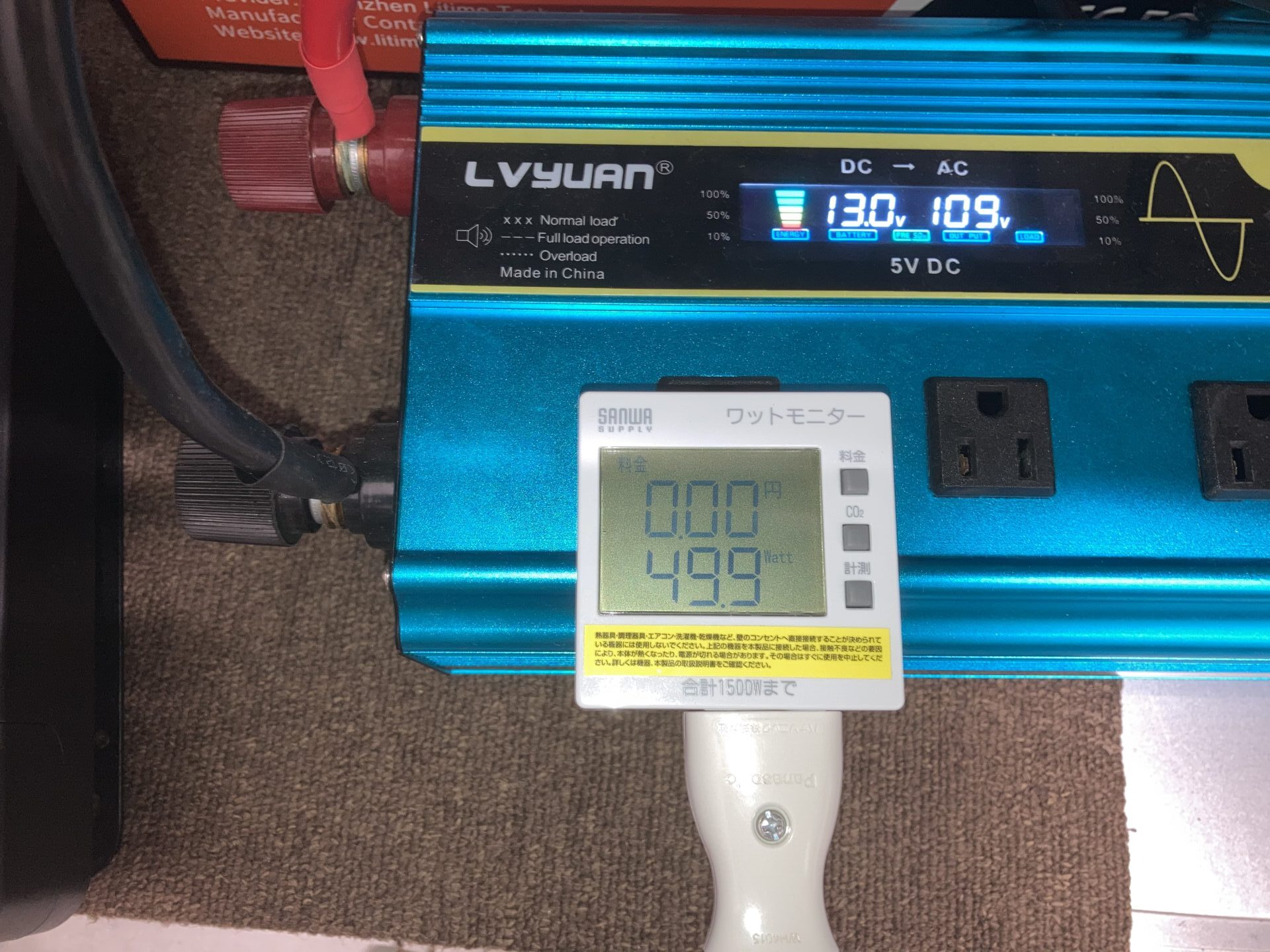

リョクエンのインバーターは「蓄電池の充電電圧」と「出力の交流電圧」が表示されます。
表示が正常なら、配線は成功です。
チャージコントローラーの配線順序
バッテリーとインバーターの接続ができたら、次はチャージコントローラーとバッテリーの接続です。
チャージコントローラーの接続も、決まった順番があります。

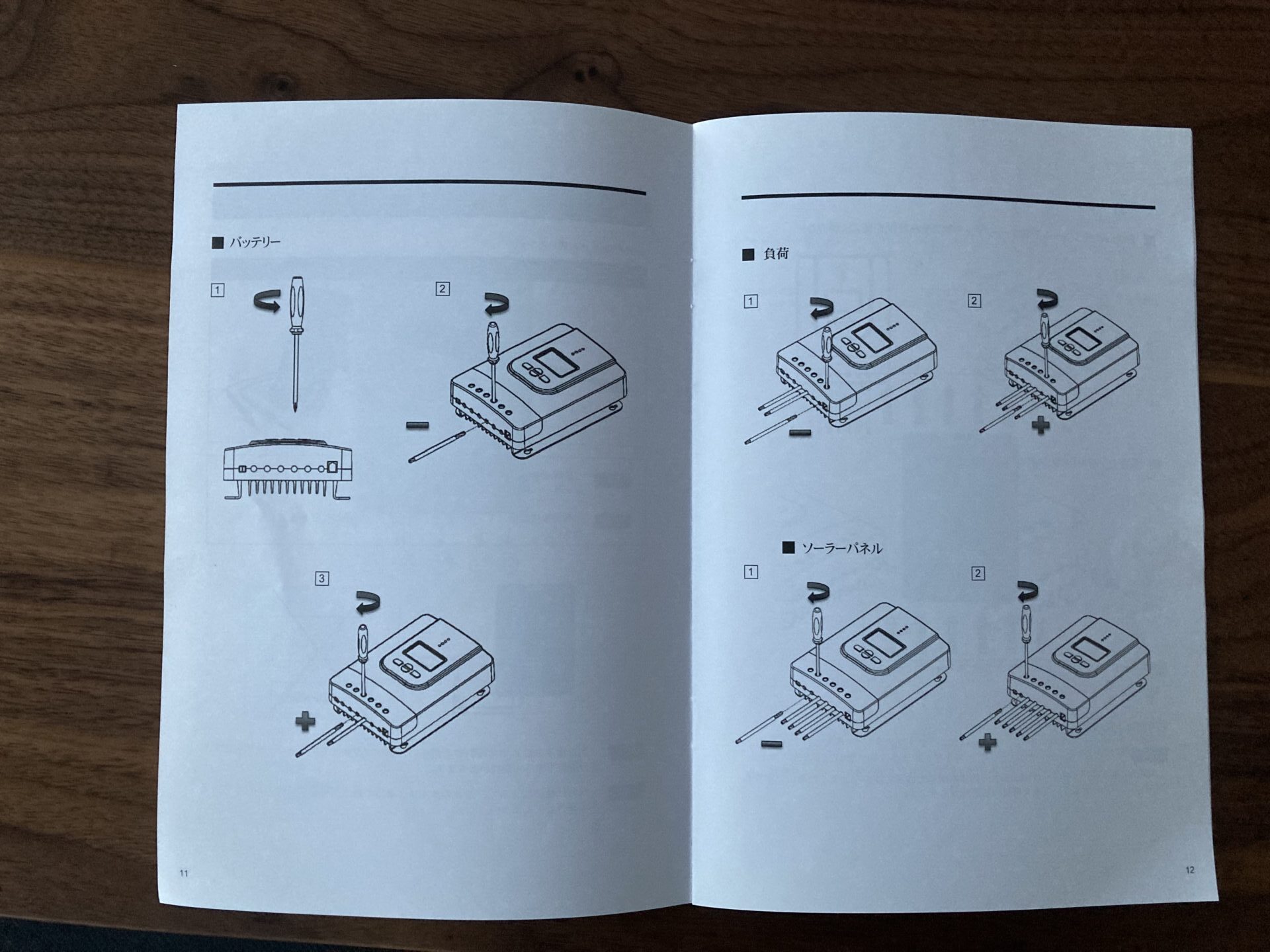

レノジーチャージコントローラーの説明書がこちら
バッテリー → 負荷（使わない場合がある） → ソーラーパネルの順番で接続します。
一つ一つの手順が絵で説明されているのでとてもわかりやすい。
一般的な手順は、バッテリーとチャージコントローラーを接続し次にソーラーパネルとチャージコントローラーを接続するという順番です。
ソーラーパネル側を先に接続してしまうとチャージコントローラーが誤作動する可能性があるため、必ずバッテリー→ソーラーパネルの順で進めるようにしましょう。
接続の順番はチャージコントローラーのメーカーによって多少異なる場合があるため、取扱説明書をよく読んでから作業することを強くおすすめします。
自作太陽光発電システムの実際の運用と注意点
配線が完成すれば、いよいよ自分だけの太陽光発電システムの完成です。
しかし、システムを作って終わりではありません。
実際に使い始めてから気づくことも多いので、私の経験も交えてお伝えします。
快晴の日はほぼ電力自給が可能
私の家では、晴れた日が続くと電力会社の電気をほとんど使わずに生活することができます。
ソーラーパネル175W×3枚と220W×4枚、そして2.4kWhの蓄電池2台を組み合わせたシステムで、日中の発電電力と蓄電池の電力だけで一日の消費電力を賄えることができます。
24Vハイブリッドインバーターシステム
晴れた日に使い切れない余剰電力は、ポータブル電源を充電。
私は電源切替分電盤を導入しており、自作の蓄電池システムとポータブル電源の両方を分電盤に接続できるようにしています。
配線図がこちら
これにより、状況に応じて電源を切り替えながら効率よく電気を使うことが可能です。
曇り・雨の日が続くと電力不足になることも
ただし、正直なところ、曇りや雨の日が1日でもあると、蓄電した電気が足りなくなることがあります。
これは私のシステムの容量による部分が大きいですが、天気に左右されるのは太陽光発電の宿命ともいえます。
「太陽光発電システムだけで完全にオフグリッド（電力会社に頼らない生活）を実現するのはリスクが高い」というのが私の正直な感想です。
太陽光発電システムは節電目的・防災用備えとして最強の設備。しかし電力を100%自給自足するには、DIYレベルの設備規模では難しい。
「節電しながら電気代を減らす」という目的で使うなら、コストパフォーマンス抜群のシステムです。
安全に長く使うためのメンテナンスポイント
自作太陽光発電システムを長く安全に使い続けるためには、定期的なメンテナンスも大切です。
バッテリーの端子部分は定期的に確認し、緩んでいたり錆びていたりしていないかをチェックしましょう。
端子の緩みは発熱・接触不良の原因になります。
また、ケーブルの被覆（ビニール部分）が傷ついていないかも目視で確認する習慣をつけてください。
特に屋外に設置している場合は、紫外線や気温変化でケーブルが劣化しやすくなります。
インバーターやチャージコントローラーのファンや通気口にほこりが溜まっていると、排熱が悪くなり故障の原因になります。
定期的に柔らかい布やエアダスターで清掃しましょう。
自作システムを長く快適に使うためには、DIYで書籍などを参考にしながら知識を積み上げることも大切です。
私のKindle書籍「DIY自作太陽光発電システム」では、配線の詳細や機器選定のポイントをさらに詳しくまとめていますので、ぜひ参考にしてみてください。
→ → → Kindle書籍「DIY自作太陽光発電システム」
まとめ
この記事では、12Vバッテリーを使った太陽光発電システムの配線方法について解説しました。
12Vバッテリーは自作太陽光発電システムの定番電圧で、チャージコントローラーやインバーターとの組み合わせがしやすく初心者にも扱いやすい選択肢です。
蓄電池（バッテリー）とインバーターを繋ぐケーブルには大電流が流れるため、必ず専用のバッテリーケーブルを使うことが鉄則で、端子付きのケーブルを購入すると作業がスムーズになります。
接続の順番は「プラス（＋）→マイナス（－）」の順に行い、取り外しはその逆の「マイナス（－）→プラス（＋）」の順にすることを必ず守ってください。
作業中のショート（短絡）防止が最も重要な安全ポイントで、ケーブルの端子が金属に触れないよう常に注意しながら作業を進めることが大切です。
我が家で使っているLiTime12V200Ahについてもっと詳しく知りたいという方は、こちらの記事を参考にしてください。
→ → → 「LiTime12V200Ahの正直なレビュー」記事はこちら
太陽光発電システムは節電・防災の両面で非常に優れた設備ですが、完全オフグリッドにはリスクもあるため、まずは「節電システム」として活用するのがおすすめ。
自作の太陽光発電システムについてさらに詳しく知りたい方は、私のKindle書籍「DIY自作太陽光発電システム」をぜひチェックしてみてください。
配線の詳細から機器の選び方、実際の設置手順まで、一冊にまとめています。DIYで電気を自給する暮らし、一緒に楽しんでいきましょう！
